Refrakter sürgülü kapı plakaları genellikle Alümina-karbon tipi, alümina-karbon-zirkon tipi, magnezya-karbon tipi, alümina-magnezya spinel-karbon tipi, zirkonya tipi vb.

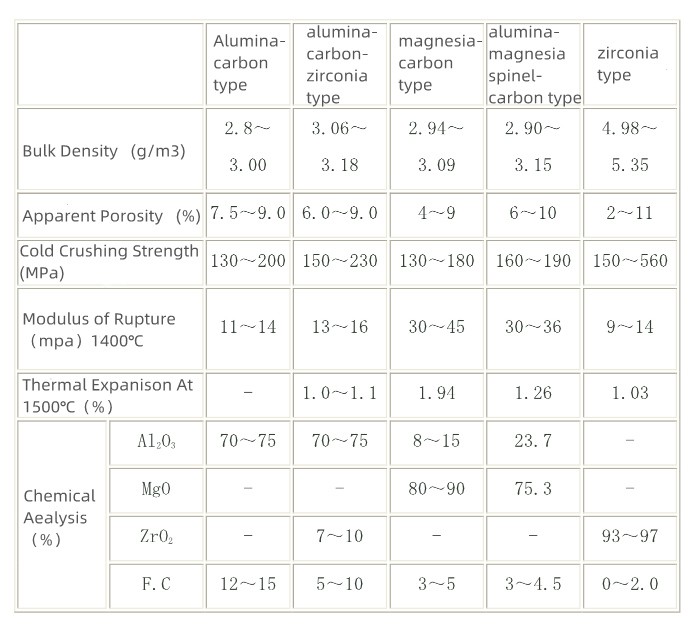

1.Alümina-karbon sürgülü kapı plakası
Ana hammadde olarak tabular alümina ve sentetik müllit kullanılarak, matris kısmına karbon bileşenleri ve antioksidanlar (metal alüminyum, metal silikon, SiC, B, C, Mg-B vb.) eklenir ve kömür katranı zifti veya bağlayıcı ajan olarak fenolik Reçine eklenir. Karıştırılan malzeme yoğrulur ve daha sonra yüksek basınç altında şekillendirilir; karbon bağlı bir refrakter oluşturmak için indirgeyici bir atmosferde ateşlenir. Bu malzemenin kayan plakası, kompakt yapısı, ince gözenekleri nedeniyle iyi bir korozyon direncine sahiptir ve belirli miktarda artık karbon içerir, bu nedenle erimiş çelik ve cüruflara karşı büyük bir korozyon direncine sahiptir. Bu arada kompakt yapısı nedeniyle ısıl ezilme direnci daha düşüktür, sürekli olarak defalarca kullanılamaz. İkincisi, kullanım sürecinde karbon kolayca oksitlendiğinden yapı gevşektir ve korozyon direnci azalır.
2.Alümina-karbon-zirkon sürgülü kapı plakası
Alüminyum karbon zirkonyum kayar plaka, alüminyum karbon kayar plakanın ateşlenmesi temelinde geliştirilmiştir. Bu tür kayar plaka, düşük genleşme oranına sahip A12O3-SiO2-ZrO2 serisi hammaddeleri kullanır ve ana kristal fazı olarak baddeleyit, mullit, korindon vb. İle refrakter bir malzeme haline getirilir ve karakterize edilir. karbon bağı ile. İlk olarak, zirkonyum mullit agrega olarak eklenir ve zirkonyum mullit içindeki zirkonyum oksit, hacimsel büzülme özellikleriyle birlikte yaklaşık 1000 derecede kristal dönüşüme uğrar ve tanelerde malzemenin termal ezilme direncini büyük ölçüde artıran mikro çatlaklar üretilir. İkincisi, ZrO2 mükemmel korozyon direncine sahiptir ve korozyon direnci, alüminyum karbon kayar plakalardan önemli ölçüde daha yüksektir. Alümina-karbon-zirkonya malzeme plakaları, günümüzde büyük demir ve çelik işletmelerinde kayar plakaların kullanımında ana akım haline gelmiştir.
3.Magnezyum karbon slayt plakaları
Periklaz kayan plaka temelinde: Geliştirilmiş Mg0-C kayan plaka, periklaz kayan plakanın zayıf termal şok direnci dezavantajının üstesinden gelir. Yüksek döküm sıcaklığı, uzun süreli döküm ve erimiş çelikte yüksek oksijen ve kalsiyum içeriği koşulları altında, magnezyum-karbon kayar plaka da tatmin edici sonuçlar elde etti.
4. Spinel karbonlu sürgülü plaka
Spinel karbonlu kayar plaka, magnezya-alüminyum spinel hammaddesinden yapılmıştır, ana kristal faz olarak magnezya-alüminyum spinel ile sonuçlanır. Seramik ve karbonun kompozit kombinasyonu ile karakterize edilen refrakter bir malzemedir. Magnezya-alüminyum spinel malzemesinin termal genleşme katsayısı ve elastik modülü, magnezyanınkinden daha küçüktür ve termal şok direnci, magnezyanınkinden daha güçlüdür. Bu arada, spinel malzemesi ile erimiş çelikteki kalsiyum arasında yavaş bir kimyasal reaksiyon meydana gelir. , hizmet ömrünü etkileyen düşük erime noktalı maddelerin oluşumuyla sonuçlanır. Üretim sürecindeki hammaddelerin iyileştirilmesi ve yeşil kompaktın parçacık boyutu dağılımının ve ateşleme sıcaklığının iyileştirilmesi ve kontrolü sayesinde, magnezyum spinel kayar plakanın erozyon direnci büyük ölçüde iyileştirildi ve hizmet ömrü de önemli ölçüde arttı. artırılmış.
5.Zirkonya sürgülü kapı plakası
Zirkonya malzemesi iyi bir korozyon direncine ve dökülme direncine sahiptir. Magnezya kısmen stabilize edilmiş zirkon kayar plaka, 10 kata kadar kullanım ömrü ile daha sert döküm koşullarında kullanılabilir. Sıcak preslenmiş zirkon kayar plaka, yüksek termal mukavemet, düşük görünür gözeneklilik ve küçük gözenek boyutu özelliklerine sahiptir. Tandiş üzerine uygulandığında erimiş çelik ve cüruflara karşı daha fazla korozyon direncine sahiptir.
